Інженерна графіка - завдання

Графічна робота "Види" - методичні рекомендації та приклад виконання



 Теоретичний матеріал до роботи


Порядок виконання завдання «Види предметів»

За допомогою паралельного прямокутного проеціювання ми отримуємо двовимірні види, закономірно розташовані один відносно одного (вид спереду, вид зверху, вид зліва, вид справа, вид знизу, вид ззаду). Предмет розміщують відносно фронтальної площини проекцій так, щоб зображення на ній давало найповніше уявлення про форму й розміри предмета.

    На практиці немає потреби у використанні всіх шести видів. Якщо є потреба у видах, відмінних від головного виду, то їх вибирають за такими правилами:

-     обмежувати кількість видів необхідним мінімумом, але достатнім для нового зображення предмета;

-     уникати непотрібного повторення подробиць.

Як правило, досить зробити три основні види деталі: від спереду, вид зверху, вид зліва. Обов’язково треба враховувати те, що на виді спереду ми маємо бачити довжину деталі.

На видах можна показувати штриховими лініями невидимі елементи предмета.

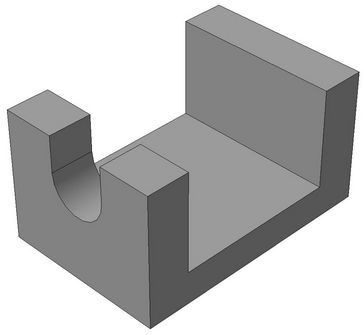

Розглянемо приклад побудови видів деталі, зображеної на рис. 1.

Рис. 1

Для побудови видів деталі потрібно мати інформацію про її розміри (рис. 2).

Рис.2.

Послідовність виконання трьох основних видів деталі:

1. На форматі А3 зробити розташування видів за допомогою габаритних прямокутників (вид спереду визначається висотою та довжиною, вид зверху – довжиною та шириною, вид зліва – шириною та висотою).

Треба слідкувати, щоб ці прямокутники були розташовані у безпосередньому проекційному зв’язку (рис. 3) і між ними була відстань, достатня для нанесення в майбутньому розмірів.




Рис. 3.

2. Накреслити в межах першого прямокутника вид спереду (рис. 4 ), показати невидимі елементи деталі штриховими тонкими лініями. Якщо є вісь симетрії виду, треба починати побудову з неї.

Рис. 4.

3. Перед початком побудови виду зверху провести лінії проекційного зв’язку від кожної характерної точки виду спереду.

4. Побудувати вид зверху (рис. 5), розташувавши його в прямокутнику – вид зверху, показати невидимі елементи штриховими тонкими лініями, якщо вони є.

Рис. 5.

5. Провести лінії проекційного зв’язку від виду спереду до виду зліва. Побудувати вид зліва, показавши невидимі елементи тонкими штриховими лініями (рис. 6).

Рис. 6.

6. Видалити лінії проекційного зв’язку.

7. Нанести розміри. На кожному виді чи на пов’язаних між собою видах розміри треба проставляти тільки один раз (рис. 7).

Рис. 7.

8. Завершити виконання кресленика заповненням основного напису (рис. 8).

Рис. 8.



Графічна робота "Види"



Побудувати три види деталі за варіантом, який визначається за номером студента у списку академічної групи.



 Роботу виконати на креслярському папері формату А3 з використанням креслярського інструменту . При цьому слід дотримуватися положень ДСТУ ISO 128-24:2005, ДСТУ ISO 128-50:2005, ДСТУ ISO 5456-2:2005 "Кресленики технічні. Методи проеціювання".



Виконану роботу слід сфотографувати або відсканувати та прикріпити як відповідь до цього завдання у вигляді файлу з розширенням .jpg (або .png, або .tif).



Готова робота зберігається та підшивається в альбом робіт (Контрольна робота)!!!



Варіанти завдань до роботи "Види"







Теоретичний матеріал:



Розрізи та аксонометричні проєкції


Побудова деталі в прямокутній ізометрії

Послідовність побудови ізометричної проекції деталі за її креслеником показана на рис. 6. Деталь подумки розділяють на окремі прості геометричні елементи – призматичні поверхні (рис. 6, б). Знаходять центри кіл (циліндричних поверхонь) (рис. 6, в). Потім видаляють зайві допоміжні побудови, отриманий контур наводять суцільною товстою лінією (рис. 6, г).

Рис. 6.



Графічна робота "Розрізи складні" - методичні рекомендації та приклад виконання



Графічна робота  "Розрізи складні"



За заданими видами моделі виконати її кресленик з застосуванням складних і простих розрізів і побудувати похилий переріз моделі.

Роботу виконати на креслярському папері формату А3 з використанням креслярського інструменту . При цьому слід дотримуватися положень ДСТУ ISO 128-24:2005, ДСТУ ISO 128-50:2005, ДСТУ ISO 5456-2:2005 "Кресленики технічні. Методи проеціювання".

 Методичні вказівки до виконання роботи

  1. Варіант завдання обрати відповідно порядковому номеру студента у загальному списку групи.
  2. Завдання виконати на аркуші формату А3, орієнтованому горизонтально.
  3. Уважно вивчити свій варіант заданих двох видів моделі, чітко уявити форму моделі, взаємне розташування її поверхонь.
  4. Вибрати масштаб для виконання кресленика, розмірами моделі задатись самостійно (зберігаючи пропорції).
  5. На місці основних видів зобразити відповідні розрізи, положення яких задано у варіанті завдання.
  6. Нанести розміри.
  7. На вільному місці кресленика згідно із завданням побудувати похилий переріз моделі.
  8. Відповідно до вимог діючого стандарту позначити отримані зображення.
  9. Остаточно оформити кресленик, заповнивши основний напис.

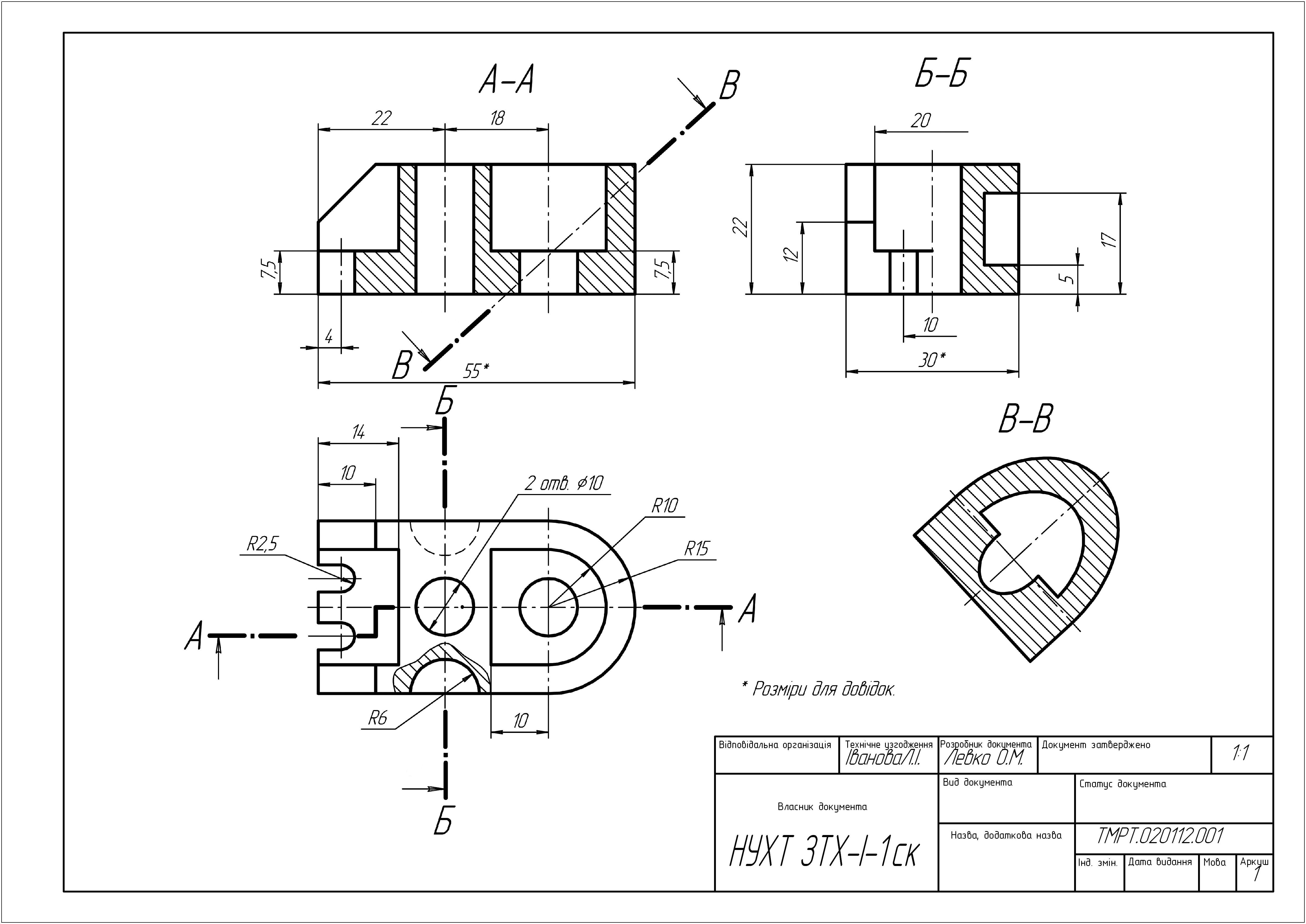

Приклад виконання роботи:



Вказівки до виконання похилого перерізу



Для побудови похилого перерізу задану деталь слід подумки розбити на прості елементи, із яких вона складається. Для прикладу розглянемо деталь (рис. 1), яка складається із основи в формі прямокутного паралелепіпеда. В основі виконано виріз також у формі прямокутного паралелепіпеда. На основі знаходиться циліндричний виступ, в центрі якого виконаний циліндричний наскрізний отвір. Переріз виконується фронтально-проеціюючою січною площиною. Січна площина перетинає основу (фігура перерізу – прямокутник, довжини сторін якого дорівнюють розміру ширини деталі В та відстані між точками 12 та 32), виріз (фігура перерізу – прямокутник зі сторонами, рівними розміру С та відстані між точками 12 та 22). Далі площина перетинає циліндричний виступ. В перерізі отримуємо еліпс, велика піввісь якого дорівнює відстані між точками 52 та 72, а мала піввісь дорівнює радіусу кола D/2. Площина перетинає виступ не повністю, тому отримуємо еліпс, зрізаний хордою. Циліндричний отвір перетинається також по еліпсу, велика вісь якого дорівнює відстані між точками 42 та 62, а мала вісь дорівнює діаметру отвору d.

Рис. 1.





Варіанти завдань:

Теоретичний матеріал:

Складальний кресленик та специфікація

Нарізь, з'єднання нарізні



Графічна робота "З’єднання нарізні"

З'єднання деталей (з’єднання нарізні)

Згідно з наданою конструкцією деталей (табл. 1) розробити складальний кресленик з'єднання деталей болтом, гвинтом та шпилькою, використовуючи зображення деталей наведених на рис. 1 – рис. 6. Скласти специфікацію до складального кресленика.

Кресленик виконати на аркуші формату А3, специфікацію - на аркуші формату А4.

Виконану роботу слід сфотографувати або відсканувати та прикріпити як відповідь до цього завдання у вигляді файлу з розширенням .jpg (або .png, або .tif).
Файли із зображенням кресленика та специфікації слід запакувати в один архів *.rar  (або *.zip).

Готова робота зберігається та підшивається в альбом робіт (Контрольна робота)!!

Номер варіанту вибирається у відповідності до порядкового номеру студента в журналі групи (журнал старости).

                                                                                                  Таблиця.1

Варіант

Болт
(ГОСТ 7798–70)

Гвинт
(ГОСТ 17473–80)

Шпилька

Нарізь

Крок нарізі, мм

Нарізь

Крок нарізі, мм

Нарізь

Крок нарізі, мм

Стандарт
(матеріал деталі у яку вгвинчується шпилька )

1

(рис. 1)

М10

1

М8

1,25

М12

1,75

ГОСТ 22032–76 (бронза)

2

М10

1,5

М6

0,75

М8

1,25

3

М12

1,75

М6

1

М10

1,25

4

М8

1,25

М5

0,5

М10

1,5

5

М12

1

М5

0,8

М8

1,25

6

(рис. 2)

М16

2

М10

1

М14

2

ГОСТ 22036–76 (алюміній)

7

М20

1,5

М12

1,75

М18

2,5

8

М18

2,5

М14

1,5

М20

2,5

9

М14

2

М8

1,25

М16

1,5

10

М18

1,5

М10

1,5

М12

1,75

Послідовність виконання роботи

1. Завдання виконати на аркуші формату А2 (594 х 420 мм) згідно з варіантом.

2. Вибрати масштаб і накреслити свій варіант деталей складальної одиниці у двох видах. На головному виді з'єднувані деталі показати розітнутими.

3. Нарізні з'єднання накреслити, використовуючи умовні співвідношення (рис. 7, рис. 8 та рис. 9 лекції).

4. Довжину болта, шпильки та гвинта округлити до найближчого більшого значення з ряду довжин, передбачених ГОСТ 7798–70: 2; (2,5); 3; (3,5); 4; 5; 6; (7);  8; 10; 12; 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; 45; 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; (105); 110; (115); 120; (125); 130; 140; 150; 160; 170; 180; 190; 200; 220; 240; 260; 280; 300 мм. Довжину, наведену у дужках, застосовувати не рекомендується.

5. Отримане значення прийняти під час виконання кресленика.

6. Виконати виносні елементи, на яких  зобразити конструктивне (без спрощень) болтове та шпилькове з'єднання (по можливості зі збільшенням).

7. Нанести необхідні розміри.

8. На болтовому й шпильковому з'єднаннях показати довжину болта/шпильки, розміри під ключ і позначити нарізь, а на гвинтовому – довжину гвинта і позначити нарізь.

9. З усіх наведених у варіанті завдання розмірів на кресленик нанести тільки ті, які мають бути встановлені на складальному кресленику.

10. Остаточно оформити кресленик, заповнивши основний і додатковий написи.

11. На окремому аркуші формату А4 скласти до складального кресленика специфікацію, особливу увагу звернувши на правильність запису умовних позначень стандартних виробів. Найменування з'єднуваних деталей та стандартних виробів узяти з умови свого завдання. В основному написі специфікації поставити власний підпис.



Розміри діаметрів та кроків метричної нарізі

для діаметрів від 2 до 125 мм (ГОСТ 8724–81)

Діаметр нарізі d

Крок р

Діаметр нарізі d

Крок р

Великий

Дрібний

Великий

Дрібний

2

0,4

0,25

16

2

1,5; 1; 0,75; 0,5

2,5

0,45

0,35

18*

2,5

2; 1,5; 1; 0,75; 0,5

3

0,5

0,35

20

2,5

2; 1,5; 1; 0,75; 0,5

4

0,7

0,5

22*

2,5

2; 1,5; 1; 0,75; 0,5

5

0,8

0,5

24

3

2; 1,5; 1; 0,75

6

1

0,75; 0,5

27*

3

2; 1,5; 1; 0,75

8

1,25

1; 0,75; 0,5

30

3,5

(3); 2; 1,5; 1; 0,75

10

1,5

1,25; 1; 0,75; 0,5

33*

3,5

(3); 2; 1,5; 1; 0,75

12

1,75

1,5; 1,25; 1; 0,75; 0,5

36

4

3; 2; 1,5; 1

14*

2

1,5; 1,25; 1; 0,75; 0,5

39*

4

3; 2; 1,5; 1

*  Значення для другого ряду точності.

У дужках наведено небажані значення.





Приклад виконання роботи





Теоретичний матеріал:

Вимоги до креслеників деталей

Читання та деталювання кресленика складальної одиниці

Графічна робота "Деталювання"

Деталювання

Згідно з наданим креслеником загального вигляду складальної одиниці потрібно виконати деталювання окремих деталей.



Роботу виконати вручну олівцем на креслярському папері з дотриманням відповідних стандартів.
Кожний кресленик слід сфотографувати або відсканувати та отримати файли з розширенням .jpg (або .png, або .tif).
Файли із зображеннями креслеників слід запакувати в один архів *.rar  (або *.zip) та прикріпити архів як відповідь до цього завдання.



Готова робота зберігається та підшивається в альбом робіт (Контрольна робота)!!!



 Методичні вказівки до виконання роботи

  1. Завдання виконувати на форматах А3 або А4 згідно з необхідністю використовувати відповідний масштаб та кількість видів кожної деталі. Кожну деталь креслять на окремому аркуші.
  2. Прочитати кресленик складальної одиниці.
  3. Вибрати масштаб та накреслити потрібну кількість зображень кожної деталі, що задана, на окремому форматі.
  4. Проставити розміри.
  5. Остаточно формати кресленик та заповнити основний напис, використовуючи інформацію з опису виробу та його специфікації.

 Для визначення розмірів деталей необхідно скористатись масштабом складального кресленика та проставленими на ньому розмірами.

Варіант завдань визначається за номером студента в списку академічної групи. Варіанти подані у таблиці.

Варіант



10

Номери позицій деталей
для деталювання

2

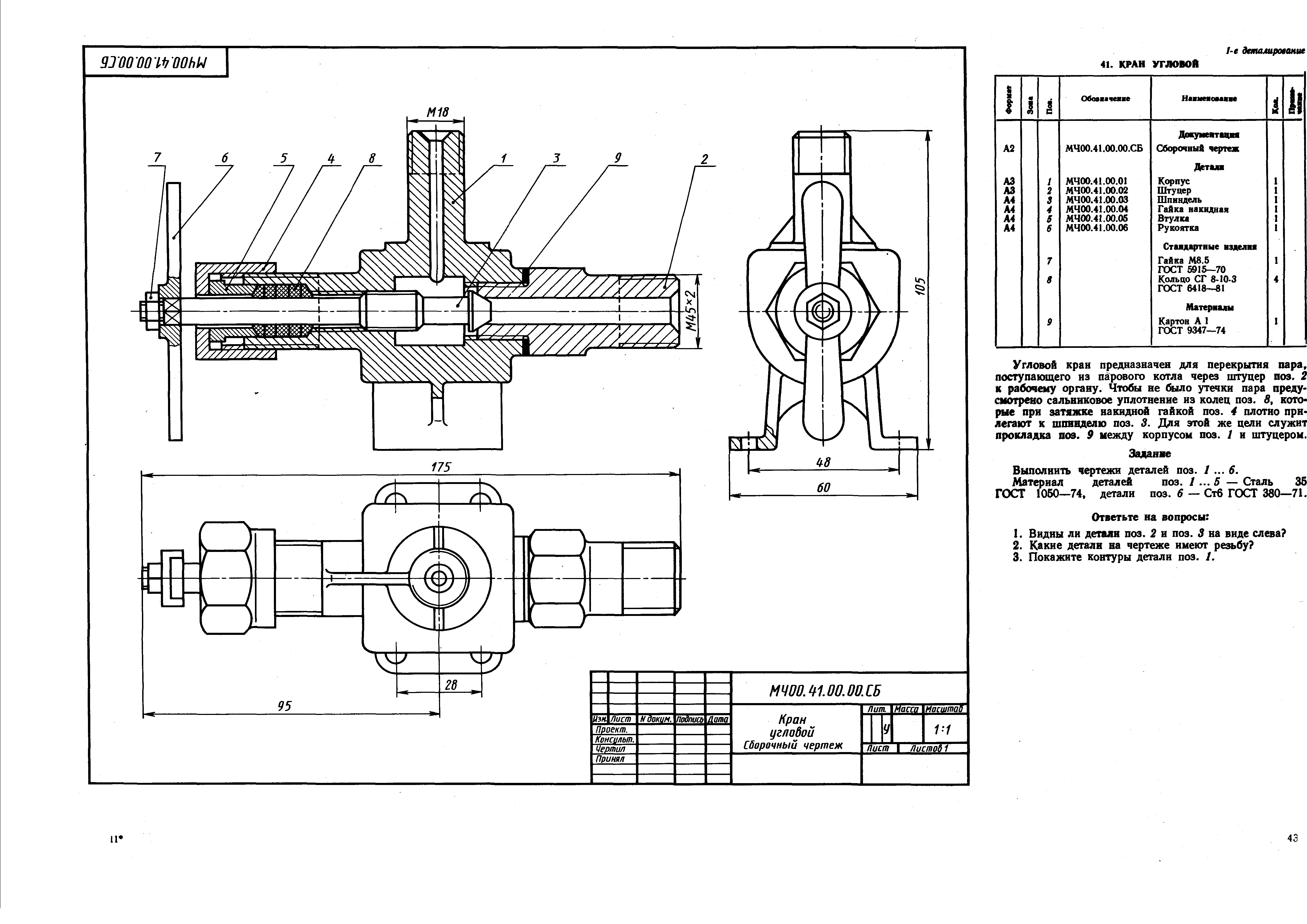

Складальний кресленик
